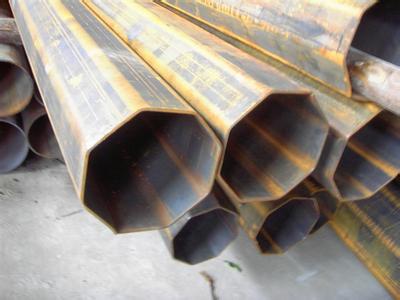

異型鋼管在耐腐耐磨性能上表現(xiàn)突出，這主要源于其材質(zhì)特性、工藝處理及結(jié)構(gòu)設(shè)計(jì)，以下為具體分析：

　　一、材質(zhì)特性：高強(qiáng)度合金與復(fù)合結(jié)構(gòu)

　　不銹鋼與鈦合金基材：

　　異型鋼管常采用304、316L不銹鋼或鈦合金，這些材質(zhì)本身具備優(yōu)異的抗腐蝕性。例如，316L不銹鋼含鉬元素，可有效抵抗氯離子腐蝕，適用于海洋環(huán)境或化工介質(zhì);鈦合金在強(qiáng)酸、強(qiáng)堿環(huán)境中仍能保持穩(wěn)定性，適用于極端腐蝕場(chǎng)景。

　　復(fù)合耐磨層：

　　通過SHS(自蔓延高溫合成)工藝，異型鋼管內(nèi)壁可形成碳化鎢、碳化鉻等硬質(zhì)合金層，硬度可達(dá)HV1100-1400，耐磨性是淬火碳鋼的20倍以上。例如，在礦漿輸送中，復(fù)合耐磨層可抵抗高速顆粒沖刷，使用壽命延長(zhǎng)5-8倍。

　　二、工藝處理：表面強(qiáng)化與防腐涂層

　　熱處理與表面硬化：

　　異型鋼管通過調(diào)質(zhì)處理(淬火+高溫回火)提升強(qiáng)度與韌性，表面可進(jìn)行滲碳、氮化處理，形成硬化層，提高耐磨性。例如，滲碳處理后表面硬度可達(dá)HRC58-62，適用于高磨損工況。

　　防腐涂層技術(shù)：

　　采用環(huán)氧樹脂、聚氨酯等防腐涂層，結(jié)合玻璃鱗片增強(qiáng)技術(shù)，可抵抗酸堿腐蝕。例如，三層PE防腐涂層(熔結(jié)環(huán)氧粉末+膠粘劑+聚乙烯)耐化學(xué)腐蝕性優(yōu)異，適用于石油管道;內(nèi)襯聚四氟乙烯(PTFE)可耐受強(qiáng)酸強(qiáng)堿，適用于化工設(shè)備。

　　三、結(jié)構(gòu)設(shè)計(jì)：優(yōu)化流場(chǎng)與應(yīng)力分布

　　異型截面設(shè)計(jì)：

　　異型鋼管的橢圓、梯形等截面可減少流體阻力，降低磨損。例如，橢圓管在流速2m/s時(shí)，磨損率較圓管降低30%;凹槽設(shè)計(jì)可增強(qiáng)與配件的連接穩(wěn)定性，減少應(yīng)力集中。

　　壁厚優(yōu)化與圓角過渡：

　　通過有限元分析(FEA)優(yōu)化壁厚分布，避免局部過薄導(dǎo)致的腐蝕穿孔。例如，在彎頭處增加壁厚至直管段的1.5倍，并采用大圓角過渡(R≥3D)，可降低應(yīng)力集中系數(shù)，提升抗疲勞性能。

　　四、典型應(yīng)用場(chǎng)景與性能驗(yàn)證

　　石油化工領(lǐng)域：

　　在高溫高壓蒸餾塔中，異型鋼管需承受H?S、CO?腐蝕，采用雙相不銹鋼(如2205)材質(zhì)，結(jié)合內(nèi)襯PTFE涂層，可實(shí)現(xiàn)耐溫200℃、耐壓10MPa，使用壽命達(dá)15年以上。

　　礦山輸送系統(tǒng)：

　　針對(duì)礦漿輸送，異型鋼管采用外圓內(nèi)六角截面+SHS耐磨復(fù)合層，硬度達(dá)HV1300，磨損率較普通鋼管降低80%，適用于粒徑≤5mm、濃度60%的礦漿工況。

　　海洋工程：

　　在潮差區(qū)，異型鋼管需抵抗海水腐蝕與海生物附著，采用鈦合金基材+電化學(xué)陰極保護(hù)，結(jié)合仿生疏水涂層，可降低腐蝕速率至0.01mm/a以下，使用壽命超30年。
